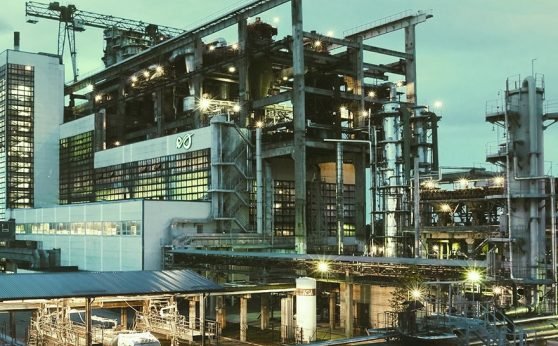

Nova Central Termo-Eléctrica a Óleo de Xisto – Power Output 300 MWh

Narva, Estónia

Serviços prestados

A TCPI INTERNACIONAL ganhou o contrato de Electricidade e Instrumentação. O escopo do trabalho foi a construção e montagem de actividades, supervisão, testes e comissionamento, a instalação de todos os equipamentos relacionados com a distribuição eléctrica, média tensão (35, 18 e 10 kV) e baixa tensão (400V) na caldeira a vapor CFB, para a Nova Central Termoeléctrica – à base de combustível de óleo de xisto – em Narva, na Estónia.

Descrição do Projecto

Construção / Montagem

A TCPI INT foi responsável pela instalação dos transformadores Oil Filled (transformador Stepping Generator, 460 MVA, 350/18 kV) e Dry Transformers (transformador de resina fundida 10,5 KV / 0,42 KV – 0,250 a 1,6MVA e transformador de resina fundida 10, 5 KV / 0,42 KV – 2 a 3,15MVA). Instalação de Barramento de Fase Isolada incluindo sua conexão ao Transformador Step-up do Gerador e ao Disjuntor do Gerador e à pressurização. Instalação de disjuntor do gerador, distribuição de painéis MV-LV, sistemas DC e UPS. A instalação de cabos suporta aço, cabo de puxar e terminar. Instalação do sistema de aterramento, Sistema de Controle Distribuído e Assistência ao comissionamento.

Este projecto foi realizado entre 2013 e 2015, com um total de 300,000 horas produtivas e um total de 171 pessoas em pico de trabalho.

Quantidades Instaladas
  • Caminhos de cabos: 533.000 m
  • Cabos de Média Tensão – 20.000 m
  • Cabos de Baixa Tensão – 310.000 m
  • Cabo de Controle & Instrum.: 203.000 m
  • Conexões de cabo: 6.118 un
  • IPB (Condutor de Fase Isolada): 1 conj.
  • Comutadores MV / LV – 1 un
  • Transformador step-up do gerador – 1 conj.
  • Transformador Auxiliar de Unidade – 1 conj.
  • Disjuntor de Gerador – 1 un
  • Rastreamento de Calor Eléctrico
  • Comutadores DC – 4 un

Cliente

  • ALSTOM / EESTI ENERGIA

Ano de Conclusão

  • 2015

Montante do Projecto

  • 11.000 K€
